Nuova Applicazione - Pressa con transfer elettronico

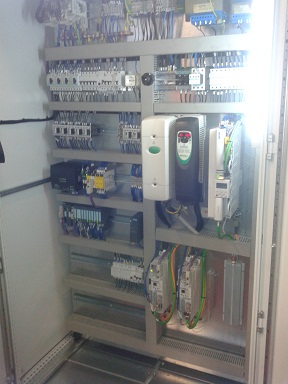

Abbiamo realizzato la parte elettrica e relativo software di comando per la pressa PMK Invernizzi Presse.
Il sistema di automazione è stato realizzato utilizzando la cpu Siemens IM151-7.
Sono presenti tre assi brushless: asse alimentatore, asse zig-zag e l'asse di apertura-chiusura del transfer.
I primi due assi si occupano della parte di alimentazione del materiale. Per ridurre al minimo lo scarto del coil è possibile impostare la figura fino a tre fori con angolo tra un foro e successivo regolabile.
Per l'asse del transfer l'operatore ha la possibilità di regolare la posizione in gradi di apertura e chiusura l'entità del movimento.
I drive comunicano in rete Profibus col PLC. E' inserito il modem Siemens per ragioni di teleaasistenza.
La gestione delle funzioni di sicurezza della pressa quali l'arresto frizione, cancelli, pulsante emergenza è stata affidata al controllore di sicurezza Wieland SamosPro.
Per il pannello HMI è stata scelto Siemens MP277 10" touch colori.
